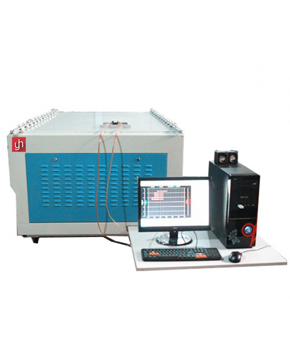

太阳能组件功率测试仪


太阳能组件功率测试仪


材料:硅

类型:单晶硅太阳电池

结构类型:同质结太阳电池

使用状态:平板太阳电池

用途:太阳能发电

输出功率:2K

工作电压:220

转化效率:99

均匀性:2%

稳定性:2%

一致性:0.5%

电性能误差:2%

脉冲宽度:10-30MS

  一、设备名称型号规格: YHTMB型箱式组件测试仪

二、设备主要用途:主要用于单晶硅和多晶硅太阳能电池组件电性能参数的自动测试和结果记录。

三、设备主要技术指标

3.1、模拟光源

3.1.1、光谱匹配度:范围符合IEC60904-9光谱辐照度分布要求【B级】

3.1.2、总辐照强度:100mW/cm2

3.1.3、辐照度调节范围:20mW/cm2120mW/cm2

3.1.4、辐照不均匀度:≤±3%B级】

3.1.5、辐照不稳定度:≤±2%B级】

3.1.6、单次辐照脉冲时间:10ms

3.1.7、具有闪光次数记数提示功能(更换归零重置)

3.1.8、氙灯使用寿命30万次(德国)

3.1.9、辐照方向:垂直向上出光

3.2、测量范围

3.2.1、有效测试面积:1200mm×2000mm

3.2.2、有效测试范围:5W300W

3.2.3、测量电压:1V100V(分辨率1mV

3.2.4、测量电流:100m A20A(分辨率1mA

3.2.5、环境温度:15℃35℃

3.3、测量精度

3.3.1、测量结果不一致性:±1%B级】

3.3.2、测量结果误差:±2%B级】

3.4、测量方式:四线测量

3.5、测量参数:IscVocPmaxVmImFFEFFTempRsRsh

3.6、测量间隔时间:5

3.7、数据采集:I-V曲线和P-V曲线含8000个数据采集点

3.8、测试条件校正:

3.8.1、辐照度自动补偿

3.8.2、温度自动补偿

3.9、温度测量

3.9.1、温度补偿和显示

3.9.2、非接触红外测温

3.10、测试结果

3.10.1、测试结果语音报数和语音提示

3.10.2、显示测试时间和图形化参数(I-V特性曲线)

3.11、测试报告

3.11.1、当前工作界面显示并可记录I-V特性曲线

3.11.2、可将所有组件的主要测试参数保存到硬盘的指定文件

3.11.3、指定的文件可以自主命名

3.12、数据汇总与打印

3.12.1、根据设定时间段或随时进行数据汇总

3.12.2、以Excel格式打印(包括I-V特性曲线累计输出)

3.13、专用软件

3.13.1、温度补偿系数输入

3.13.2、日期名称行列数输入

3.13.3、序列号起始设置自动递增

3.13.4、不良品参数范围设置

3.13.5、参数集中控制

3.14、工作时间:设备可连续工作12小时以上

四、设备整机配置

4.1 测试主机(含电子负载):一台

4.2 光源(含光学系统):一套

4.3 计算机:一台

4.4 高速数据采集A/D板卡:一块

4.5 专用测量软件:一套

4.6 测试台:一套

4.7 标准电池(用于辐照度校正补偿和均匀性测量):一片
