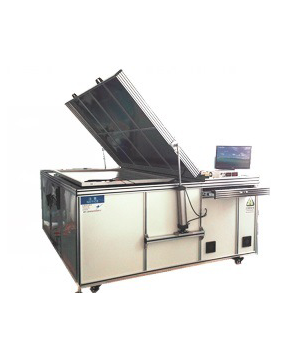

太阳能组件EL缺陷检测仪


太阳能组件测试仪


1、设备主要指标:
1.1暗箱 (铝合金型材、铝塑板)
美观、大方重量较轻便于运输安放,采用双层铝塑板更好的阻挡外界光线进入暗箱内,对检测造成影响。另外内壁铝塑板采用黑色防反光铝塑板,使暗箱拍照效果更佳。
1.2拍摄模式
 a.单(双)相机
1.3监控点

  a.层压前
  b.层压后
1.4相机
a. 相机Sensor生产商:索尼、尼康。
b. CCD靶面:根据像素确定相对应的靶面
c. 相机类型:CCD冷却型(内+外制冷)
d. 可冷却温度:    -30℃
e. 像素:4928X3264(160W 像素)
f. 影像采集时间:    1—60s可调
g.可检测出裂纹款宽度小于0.2um

1.5气动元件
  a. 感应开关:
    b. 汽  缸:
    c. 电磁阀:
    d. 减压阀:
    e. 气  管:
1.6采用镜面反射侧面打光模式
1.7电源
a.电压:0-60(可调)
b.电流:0-10A(可调)
1.8测试范围
a.组件:**2150X150(特殊尺寸可另行设计)
b.电压:0.6—48V左右
c.电流:1—9A(1A为弱光测试)
d.测试环境温度:-10℃—40℃
e.整机外形尺寸:250X160X980
1.9测试参数:Target、Gain、Time、Gama、Contrast、                   Data wide。

2.设备整机配置
2.1.暗箱一台
2.2.12m钢化玻璃一块
2.3. 反光镜一块
2.4. 电源一台
2.5. 电脑一台
2.6. 专用软件一套

2.7. 操作手册一本
2.8. 相机(客户选择单相机或双相机,  配套电源和数据线)
2.9. 电控箱一台

二、设备性能指标
1.设备整机性能优越
1.1、独特技术确保设备性能更稳定,效率更高。
1.2、测试速度快。
1.3、可连续24小时不间断工作。
1.4、结构合理,安装维护更方便简洁。
1.5、各系统和部件合理配置,各部分和整机发挥**效益。
1.6、控制面板人性化设计,操作简单程序化。
1.7、组件正面向下拍照适合层压前后均可。
2.可判断缺陷分类

3.专用控制软件
3.1、根据行业特点专门设计,人机界面友好,操作方便。
3.2、特有的照片查询功能。
3.3、可自动扫描条形码编号, 以编号名称作为文件名进  行保存;全中文对  话界面,自动控制恒流源通断 自动扫描条形码,自动归类保存;双击图形放大显示功能,显示细微特征,方便判断。
3.4、灵活设置合格判据功能,可设置黑片、断栅、碎片、等缺陷的程度和数量;自动统计缺陷类型、数量、自动建立文本文档保存。

4.适用面广
 能适应单晶硅、多晶硅.等。
5.缺陷检测原理:
电致发光亮度正比于少子扩散长度,对太阳能电池加载电压后,使之发光,再利用红外成像仪摄取其发光影像,因电致发光亮度正比于少子扩散长度,缺陷处因具有较低的少子扩散长度而发出较弱的光,从而形成较暗的影像。有效定位缺陷类型:通过对产品缺陷图像的观察,可以有效的发现硅片、扩散、刻蚀、印刷、烧结等工艺过程存在的问题。
 三、适用场地标准:
   1.测试场地3m×2m。
    2.远离振动源、远离强电磁干扰。
    3.地面平整洁净少尘。
    4.环境温度:0~40℃。
    5.总供电电源:单相20V / 50Hz
      6.环境光强<10lux(弱光测试)
