光纤激光划片机


激光划片是利用高能激光束照射在工件表面,使被照射区域局部熔化、气化、从而达到划片的目的。因激光是经专用光学系统聚焦后成为一个非常小的光点,能量密度高,因其加工是非接触式的,对工件本身无机械冲压力,工件不易变形。热影响极小,划精度高,广泛应用于太阳能电池片、薄金属片的切割和划片。

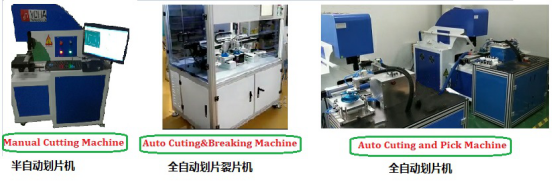

单工位半自动划片机:



结构类型:同质结太阳电池

使用状态:平板太阳电池

用途:太阳能发电

型号:YHF-20

输出功率:2K

工作电压:220

转化效率:100

材料:硅

类型:单晶硅太阳电池

划线精度:10

线宽:30

速度:200



设备主要技术指标

3.1、激光器:德国IPG/国产光纤激光器

3.2、泵浦方式:二极管泵浦

3.3、激光波长:1064 nm

3.4、激光模式:基模

3.5、激光输出最大功率:20 W

3.6、激光调制方式:数字式

3.7、激光脉冲频率:20KHz100kHz连续可调

3.8、最大划片速度:≥250mm/s

3.9、划片线宽:≤30 um

3.10、划片厚度:≥500 um

3.11、加工范围:320×320 mm

3.12、工作台重复精度:±10μm

3.13、脉冲宽度:2550 ns

3.14、冷却方式:风冷

3.15、占地面积:1×2m

3.16、泵浦源使用寿命:100000小时

3.17、使用电源: 220V/ 50 Hz /1kVA



自动取片:

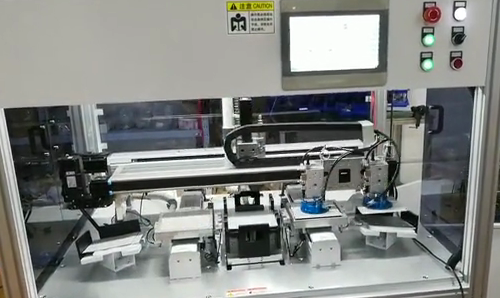

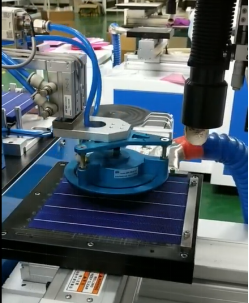

高速自动激光划片裂片机




技术参数:

型号:YHZD-2000

激光功率:30W

激光波长:1064

划片机速度:600mm/s

刻线深度:20-120um

划片重复精度:0.1mm

定位:机械定位

裂片方式:机械气动

产能:2000/每小时

设备尺寸:1380*800*1500

重量:0.8
