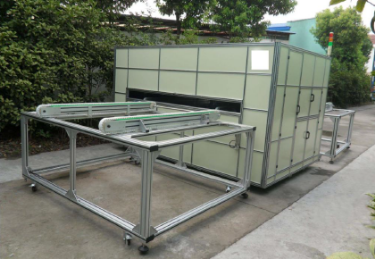

全自动EL测试仪

Model: YHEL-A-2400


全自动EL测试仪,即太阳能电池组件缺陷检测(EL)全自动测试仪,用于晶体硅的缺陷检测,可与客户的产线配套,实现自动上下料,自动测试,可人工对缺陷进行标记,保存在本地或远端数据库中,PC控制软件可通过以太网接口实现与客户系统对接,传输测试结果和报警信息,并可依据客户需求定制功能。

基本信息

中文名称全自动EL测试仪

测试尺寸2100mm X 1200mm

测试方式无接触式

测试时间<50

设备介绍

太阳能电池组件缺陷检测(EL)全自动测试仪(以下简称EL全自动测试仪)用于晶体硅的缺陷检测,可与客户的产线配套,实现自动上下料,自动测试,可人工对缺陷进行标记,保存在本地或远端数据库中,PC控制软件可通过以太网接口实现与客户系统对接,传输测试结果和报警信息,并可依据客户需求定制功能。

全自动EL测试仪简介

1、太阳能电池组件缺陷检测(EL)全自动测试仪利用晶体硅的电致发光原理,利用高分辨率的CCD相机拍摄组件的近红外图像,获取并判定组件的缺陷。

2、具有灵敏度高、检测速度快、结果直观形象等优点,是提升光伏组件品质的关键设备;红外检测可以全面掌握太阳电池内部问题,为改进生产工艺提供依据,提升产品质量,可以对问题组件进行及时返修,尽可能的降低损失。

3、原装进口日本TDK-LAMBDA可编程电源,从100VAC240VAC大范围的工作输入电压,保证了工作状态稳定性;其输出电压、电流和其它各功能操作的切换和调节可通过人工和控制软件界面控制,输出精确度到千分位;其带载输出功率最大可到760瓦,且自带过载保护,避免了误操作对电池片的损坏。

4、全封闭光学系统和恒温冷却系统使测试环境保持在全暗室和恒温环境下,保证了整个系统运行的稳定性;避免了因外界杂光和温度不均造成测试成像噪点,保证了测试的直观性和准确性。

5、专业PC控制软件,监控整个测试流程,并可与客户系统对接,满足不同应用需求。

特点

1EL全自动测试仪结构设计合理,调整方便,可轻松实现与客户产线接口。

2CCD摄像机采用SONY感光芯片(140/600)或者柯达感光芯片(830),成像效果优良;并带有制冷功能,制冷效果可达-20℃,可进一步提升图像质量。摄像机分为140万、600万、830万不同规格,并可配置双相机多相机

3、专业PC软件,不仅可以实现测试流程的监控,还允许客户直接标记缺陷类型,随同测试结果一同保存。具有本地数据库可实现测试结果的查询,同时具有同客户数据库系统接口功能,可将测试结果及时上传,也可上报 设备工作情况。更多功能可由客户的需求定制。

4、自动条形码扫描功能。

技术参数

CCD相机:140(/)600(/)830(/)可选

1600万像素   2400万像素

2、测试时间:<50

3、测试尺寸:2100mm X 1200mm

4、分辨率(有效像素):

1360*1024(140万单)2720*1024(140万双)

3032*2016(600万单)6656*2030(600万双)

3358*2536(830万单)6716*2536(830万双)

5、可编程电源输出电压: 0~80V

6、可编程电源输出电流: 0~9.5A

7、可编程电源输出功率: ≤760W

8、测试方式: 无接触式

9、曝光时间: 0~60秒可调

10、测试组件面积: ≤1200mm X 2100mm

11、压缩空气: < 0.8Mpa

12、工作温度: 0~30℃

13、整机工作功率: <1KW

14、工作时间: 可连续工作12小时以上

15、电源: 单相220V/50Hz/2kW

成像系统140万、600万采用进口的SONY EXview HAD CCD830万采用尼康CCD,并支持双相机模式。

成像质量:140万、600万成像质量良好,带微弱噪点;830万成像质量优良,无噪点。相机带有半导体制冷,最低可达-20°C,排除热噪声的影响,使图像质量进一步提升。

一体化设计:

CCD相机采用一体化设计,USB接口供电和数据传输,维护简单。

运动控制单元

运动控制单元负责整个EL全自动测试仪的流程控制和单个功能模块的手动功能调试。运动控制单元采集传感器的状态来控制设备的工作流程,同时通过传感器获知各个单元的工作状态,当某个工作单元出现故障时,运动控制单元能够立刻停止当前的操作并保持状态,并通过串口与PC机交互发送和接收命令和上传报警信息。

控制系统

(1)计算机配置专业工业控制电脑,稳定性好,中/英文WindowsXP/windows7操作系统。

(2)专用缺陷检测(EL)图像采集处理软件采用专业操作界面,简单明了, 中/英文操作环境,支持手 动标记缺陷位置,不同的缺陷具有不同的标记符号,方便识别,标记结果可与图片一同保存。

(3)数据库管理测试结果,便于检索和查找,并可与客户数据库接口,上传测试结果。

(4)提供以太网接口,可同客户生产管理系统接口,上传测试图片、设备工作状态和报警信息。
