技术规格： 参数： | 参数 | 描述 |
|---|
| 有效测试范围 | 220 x 220mm | | 测试范围 | 0-20W | | 灯光光谱 | 符合IEC60904-9和JISC8933（A级） | | 光强 | 100 mW/cm²（可调范围：20-123W/cm²） | | 光强不均匀性 | ≤ ± 2%（AAAA） | | 辐照不稳定度 | ≤ ± 2%（AAAA） | | 测试结果一致性 | ≤ ± 0.5%（AAAA） | | 电气性能测试误差 | ≤ 1%（AAAA） | | 单次闪光时间 | 10-100ms（可定制） | | 测量电压 | 0 - 0.08V（分辨率：1mV） | | 测量电流 | 0 - 20A（分辨率：1mA） | | 测试参数 | Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, RSH | | 功率需求 | 220V/50Hz/2KVA | | 生产能力 | 2000 pcs/hour（实际参考操作速度，平均每片1.8秒；速度可能因测试项目/精度而有所不同） | | 碎片率 | ≤ 0.05%（指机器自身造成的损坏，不包括原材料损坏） | | 判定缺陷率 | 约6%（公式：A级电池误判为B级 / 测试数量） | | 漏判率 | ≤ 0.3%（公式：漏判B级数量 / 测试数量） | | 电气性能测试误差 | ≤ 1%（AAAA） |

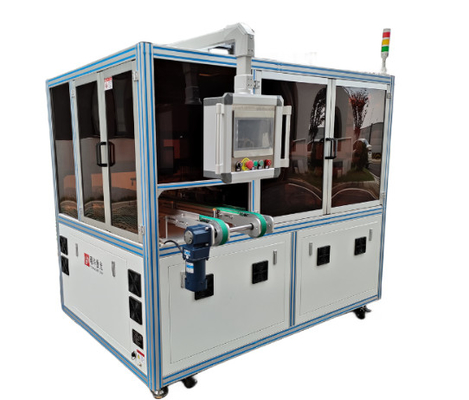

特点： 太阳能电池测试仪是一款高可靠性、高精度的太阳能电池测试设备。 设备采用高功率、长寿命的进口脉冲氙灯作为模拟光源； 进口超高精度四通道同步数据采集卡进行数据采集； 专业的超线性电子负载确保测试结果的准确性； 非接触检测避免电池的二次损坏。
应用： 适用于太阳能光伏面板制造商进行太阳能面板的分选和分析测试。 环境要求： 太阳能面板测试场地要求大于3m×6m；需要高于2.5m的专用测试室；室内照明强度小于100 lux； 测试室应安装供暖和空调，室内温度应保持在约25℃稳定； 电源要求220V/2KW，并且连接便捷，特别注意确保设备可靠接地； 为确保电池在接近室温的条件下进行测试，测试室内必须有足够的临时测试电池连接区域； 测试室应配备压缩空气源接口，空气源的气压应保持稳定在5-8 Kg/cm²。
|
