检测缺陷类型：
电池材料缺陷（碎片、隐裂、破损网格、污染）
焊接工艺缺陷（虚焊、脱焊）
不同等级混杂
技术参数：

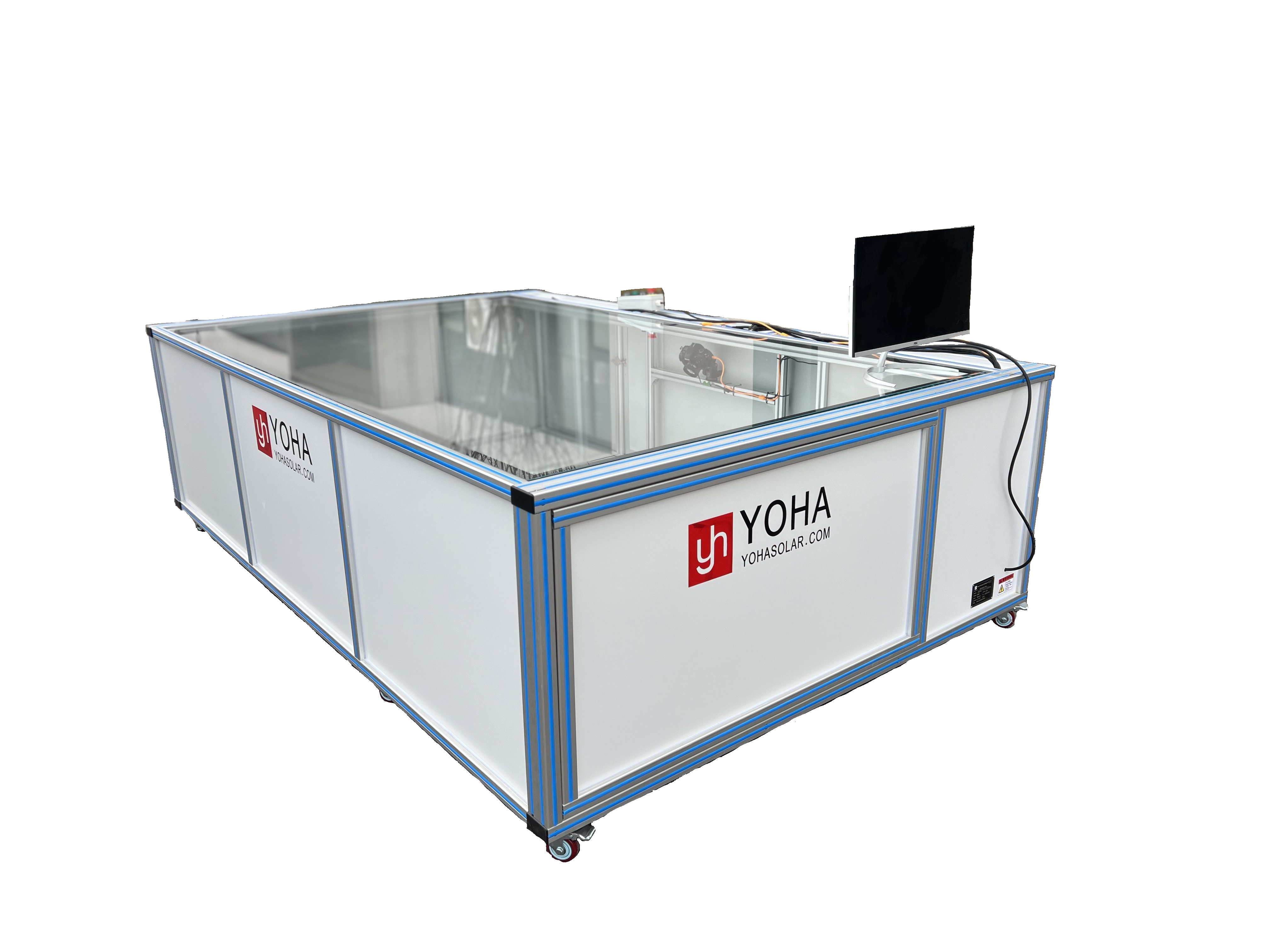

产品型号：YH-EL4
面板尺寸：
长度：1650-2600mm
宽度：950-1500mm
适用156-210片电池板
拍摄模式：面朝下；多摄像头拍摄
传输方式：长边入
检测时间：<23秒，速度可调
相机：定制工业相机，配备Sony芯片 或 2*单反相机
相机类型：定制工业相机
相机分辨率：多摄像头4m*12
图像采集时间：1~60秒可调
负载电流/电压：20A/60V
驱动电流/电压：20A/60V
控制模式：PLC西门子触摸屏：WEINVIEW
电源方式：自动探头接触
操作模式：全自动（进料、卸料、校正定位、通电检测、图像处理）
设备工作流程：
将光伏面板面朝下，长边朝前放入对接站。阻挡装置升起，将模块置于等待状态，同时自动进行条形码扫描，扫描完毕后自动拍照。
系统拍照，软件自动拼接图像并显示结果。
显示完成后，向下一环节发送OK或NG信号，收到下一环节的放行信号后自动发起传输。
设备结构：
该设备主要由以下部分组成：自动进料与卸料机构、摄影系统、自动开机机构、专用软件和打印系统。
子系统描述：
自动进料与卸料机构： 设备采用机柜设计，可以与组件自动传输线无缝连接（高度为900-1080mm），光伏模块玻璃面朝下、长边朝前进行水平进出料。设备具有自动进料与卸料功能，包括前后连接站（转移等待）。前后物料传输平台采用滚筒传输方式，设备内部的传输系统采用皮带或导轨传输方式。
摄影系统组织： 全自动EL缺陷检测仪相当于一个简易的暗房，避免直接阳光照射到相机镜头。设备使用多台工业相机进行拍摄和拼接，拍摄的72个包装组件没有圆角或变形。
自动开机机构： 进料前，当进料对接站等待位置时，安装特制夹具，手动将电极线连接器插入夹具并安装在接线盒（或其他相对固定的位置）上。进入测试位置后，通过升降探头接触方式自动完成测量。
