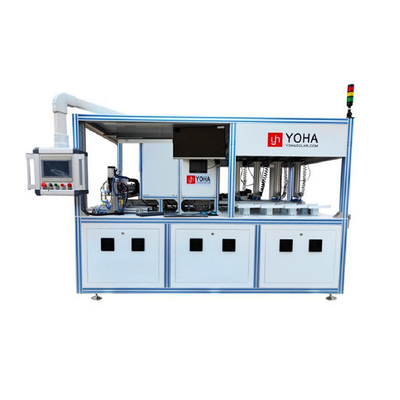

全自动太阳能电池EL+IV综合测试仪
 技术规格： 技术参数： | 技术参数 | 数值 |
|---|
| 有效测试范围 | 220 x 220 mm | | 测试范围 | 0W - 20W | | 灯光光谱 | 符合IEC60904-9和JISC8933（A级） | | 光强 | 100 mW/cm²（可调范围20-123W/cm²） | | 光强非均匀度 | ≤ ± 2% AAAA | | 辐照不稳定度 | ≤ ± 2% AAA | | 测试结果一致性 | ≤ ± 0.5% AAA | | 电气性能测试误差 | ≤ 1% AAA | | 单次闪光时间 | 10-100 ms（可定制） | | 测量电压 | 0 - 0.08V（分辨率：1 mV） | | 测量电流 | 0 - 20A（分辨率：1 mA） | | 测试参数 | Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, RSH | | 电源需求 | 220V/50Hz/2KVA | | 生产能力 | 2000片/小时（平均速度：1.8秒/片） | | 破损率 | ≤ 0.05%（由机器自身造成的损坏，不包括原材料损坏） | | 判定过度缺陷率 | 约6%（A级电池误判为B级/测试数量） | | 漏判率 | ≤ 0.3%（漏判为B级/测试数量） | | 电气性能测试误差 | ≤ 1% AAA |
应用：
该设备专为太阳能光伏（PV）电池板制造商设计，提供可靠的解决方案用于太阳能电池板的分选与分析。它帮助制造商高效评估单个电池板的性能，确保只有高质量的产品进入市场。同时，适用于大规模生产线和实验室中的质量控制、研发和产品测试。 机器特点： 高可靠性和高精度测试
太阳能电池测试仪是一款高可靠性、精度高的测试设备，专为提供精确的太阳能电池板性能测量而设计。其先进功能确保了结果的一致性和可重复性，适用于太阳能电池板制造过程中的常规测试和研究。 高功率、长寿命的进口氙灯模拟光源
设备采用进口高功率、长寿命的氙灯作为测试太阳能电池板的模拟光源。氙灯能精准模拟自然阳光，为不同条件下的电池板测试提供稳定、可靠的光照源。其长寿命减少了频繁更换的需求，降低了整体运营成本。 进口超高精度四通道同步数据采集卡
该设备配备进口的超高精度四通道同步数据采集卡，确保实时采集测试数据并保持卓越的准确性。该卡支持同时测试多个参数，如电压、电流、功率和效率，同时保持高度同步，提供更全面的测试结果。 专业的超线性电子负载确保准确的测试结果
为确保准确的测试结果，设备配备专业级的超线性电子负载。此电子负载旨在对太阳能电池板施加精确的控制负载，确保测试条件稳定，数据精准。负载的超线性特性保证了测量误差最小化，提供可靠的性能评估。 非接触式检测避免二次电池损伤
系统采用非接触式检测方法，消除了测试过程中二次损伤的风险。这种方法有助于保持太阳能电池板在整个测试周期中的完整性，尤其适用于精细或高价值电池，确保测试过程不会引入额外的磨损或变形，从而影响电池板的长期性能。
环境要求： 太阳能电池板测试仪场地要求大于3m×6m；需有2.5米以上的特殊测试室；室内照度需低于100 lux。 房间应安装加热和空调设备，室内温度应稳定在25 ℃左右。 电源要求220V/2kw，接入方便，特别注意确保设备可靠接地。 测试电池需有足够的测试区域并临时连接至测试室，以确保电池的测试环境基本与室温下相同。 测试室应配备压缩空气源接口，空气源压力应保持在5 - 8 Kg/c㎡之间。
|
