光伏组件出现的提前衰减、局部热斑、发电效率下滑等问题，大多不是设备自然老化导致，而是内部隐性缺陷长期发展的结果。这些潜藏在玻璃和胶膜之下的电池片损伤、电性异常，无法通过目视检查、常规功率测试发现，往往只有故障彻底爆发后才会被察觉。想要在初期捕捉隐患、提前规避后续运维风险，EL检测是目前光伏行业最成熟、最高效的前置排查手段。

常规质检方式存在明显的检测盲区，很难触及组件核心品质。现场验收时，工作人员主要核查组件外观完好度、边框平整度、玻璃洁净度，只能筛除表面破损、变形等显性问题。功率测试仅能统计组件整体输出参数，只要整体功率符合标称区间，即便内部存在局部电池失效、轻微虚焊、细小隐裂，设备也会判定为合格，大量带隐患组件顺利流入并网环节。

光伏组件内部缺陷的最大特点，就是初期影响极小、后期持续恶化。生产阶段的层压受力不均、焊接接触不良，物流装卸中的轻微挤压，施工现场的隐力磕碰，都会在电池片上留下细微损伤。这类缺陷不会立刻影响发电，在静态存放和初期运行中几乎毫无征兆，但组件长期经受户外温差循环、风压震动和紫外照射后，微小裂纹会不断延展，焊接接触电阻持续增大，逐步演变为大面积失效故障。

EL检测能够突破封装层壁垒，直接捕捉电池片真实工作状态。设备通过低压直流激励激活电池片电致发光，依靠高灵敏度红外相机采集成像，完整还原每一片电池的发光均匀度和导通状态。正常电池片发光均匀通透，存在结构性损伤或电性异常的区域，载流子复合效率大幅下降，成像画面会呈现出清晰的暗斑、暗线和灰区，各类隐藏缺陷一目了然。

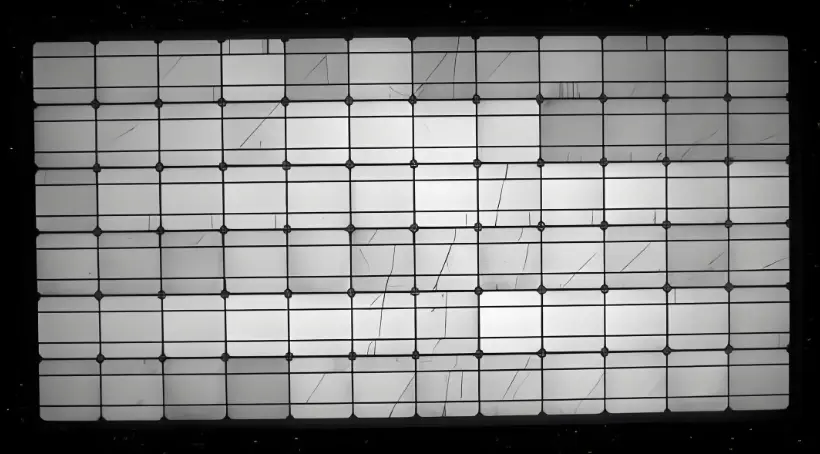

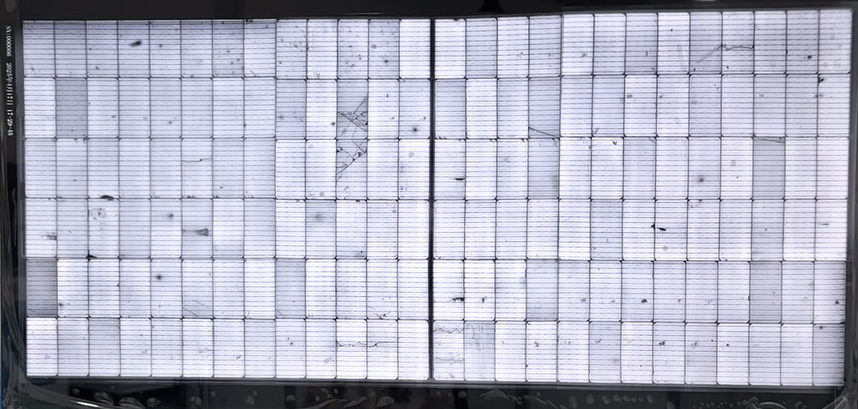

 EL检测成像

通过EL成像特征，还能精准区分不同类型的内部隐患。细碎无规则黑线多为机械隐裂，成片均匀灰暗区域大概率是虚焊、脱焊问题，规则条状暗纹多对应电池印刷断栅或工艺瑕疵。精准的缺陷识别，能帮助工作人员区分问题来源，辨别是生产工艺瑕疵还是后期搬运施工造成的损伤，为整改、追责、理赔提供可靠依据。

提前通过EL检测排查内部缺陷，对电站长期稳定运行至关重要。隐性缺陷组件并网后，不仅会持续拉低整串组件的发电效率，缺陷位置还会不断积热，形成顽固热斑，加速组件老化衰减，严重时会出现背板灼烧、绝缘失效，带来安全隐患。前置筛查可以在组件投运前彻底剔除不良品，从源头规避后期运维整改和发电损失。

在光伏精细化质控和运维的行业趋势下，被动检修早已不符合项目运营需求。EL检测实现了光伏组件内部风险的前置化、可视化排查，把隐藏的质量问题消灭在投产初期，既保障了组件25年的服役稳定性，也为光伏电站长效提质增效提供了坚实的技术支撑。
